真空開關管的基本結構和分類
本文作者:大禹漢光 發布時間:2021-08-24

真空開關管又可以稱為真空滅弧室,它是真空開關中的重要部件,隨著它的使用越來越廣泛,很多業內人士也開始關注該產品,想要了解該產品,我們首先應該要了解其基本機構和分類。

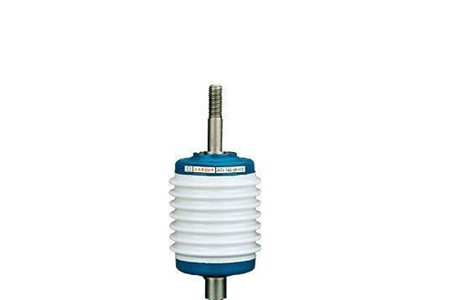

產品的基本結構
真空開關管的外殼材質很多,有玻璃、陶瓷或微晶玻璃等等,其外殼內部有觸頭一對,其中動觸頭是需要固定在動導電桿端頭,而靜觸頭需要固定在靜導電桿端頭,動導電桿需要伸出真空開關管外面,產品內部的氣壓不能夠高于1.33*10-3Pa,通常在10-4Pa左右,觸頭和波紋管的周圍應該要設屏蔽罩。
產品的分類
根據用途,可以將其分為負荷開關用、接觸器用以及特殊用途用幾種。
其中大部分時候,它是用在斷路器上,用在斷路器上的真空開關管要求具備開斷短路電流的性能,并且可以保護電路短路和電氣過載。接觸器用的真空開關管要求能夠在一定的負荷電流之下可以頻繁的操作。負荷開關用的真空開關管的要求要低一些,一般只要求開斷額定工作電流,它經常需要和熔斷器配套使用。特殊用的真空開關管一般只用在某種特定的條件之下,其具體要求和使用的條件有關系。
根據觸頭結構的不同,可以分為產生橫向磁場的觸頭結構、平板形觸頭結構、產生縱向磁場的觸頭結構、杯狀觸頭結構以及其它特殊型式的觸頭結構。
根據外殼制作材料的不同,可以將其分玻璃外殼、陶瓷外殼和微晶玻璃外殼等幾種。
